تفاصيل المنتج:
|
| نموذج: | XCMG - XCT35 | سعة خزان وقود المحرك: | 580 لترًا |
|---|---|---|---|
| محرك: | OM460LA.E3B / 3 | قسم الطفرة: | 7 |
| شكل بوم: | شكل U | مواصفات الإطارات: | 445 / 95R25 (16.00R25) |
| ناقل حركة: | ساينو تراك HW25712XAC | طول الذراع: | 12 م〜44 م |
| تسليط الضوء: | مستعملة شاحنة كرين XCMG,مستعملة شاحنة رافعة XCT35,35 طن شاحنة كرين المستخدمة |
||

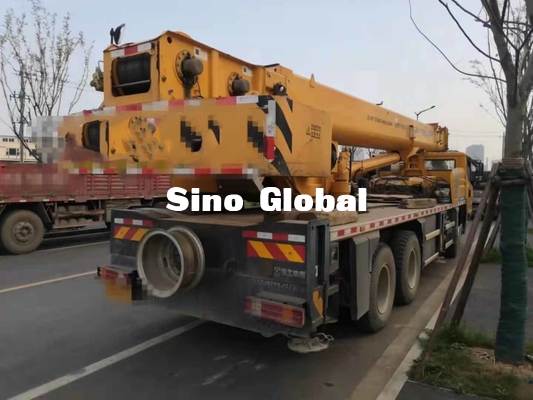

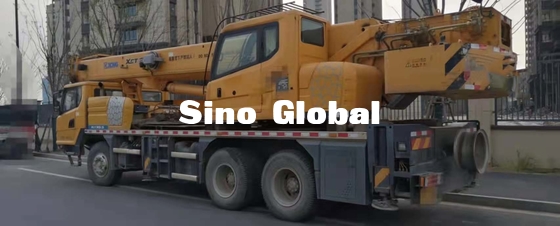

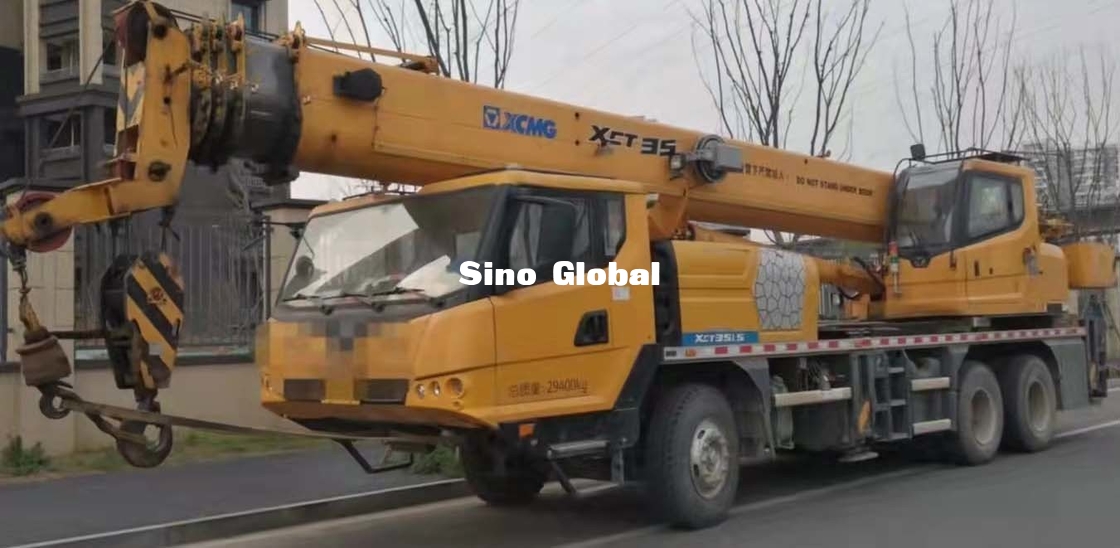

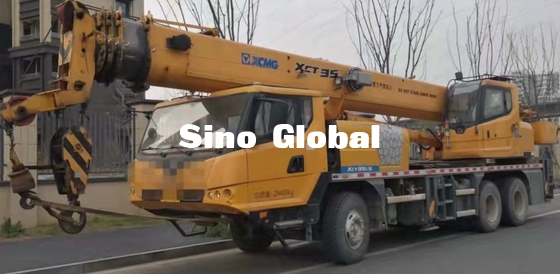

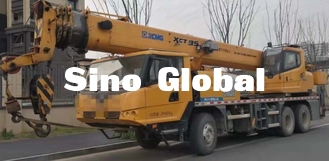

موديل 2018 مستعمل XCMG 35طنs رافعة شاحنة
| وصف المنتج | ||||
| الهيكل | البنية الفوقية | |||
| إطار | تم تصميمها وتصنيعها بواسطة XCMG ، مع جميع أسطح المشي المغطاة ، وهيكل صندوق مقاوم للالتواء وتصميم مثالي للهيكل الحامل ، مصنوع من الفولاذ المستورد عالي القوة. | إطار | تم تصميمها وتصنيعها بواسطة XCMG ؛منصة سير مغطاة بالكامل ، مصنوعة من الفولاذ عالي القوة | |
| مداد | 4 أذرع ، ترتيب على شكل H ، دعامة جانبية وعمودية يتم التحكم فيها بواسطة نظام التحكم الهيدروليكي.تم تجهيز كلا جانبي الهيكل بوحدة تحكم إلكترونية ، ووحدة التحكم مثبتة بمستوى الإضاءة والإضاءة وأزرار السرعة ؛تم تجهيز أسطوانات الركيزة بصمام أحادي الاتجاه ، كما أن الدعامة الرأسية بها قفل هيدروليكي ثنائي الاتجاه. | النظام الهيدروليكي | مضخة متغيرة يتم تشغيلها بواسطة محرك الشاسيه ، وتستخدم عملية الرفع والرفع والتلسكوب والانحراف.صمام اتجاه كهروهيدروليكي مستورد ، مطابق تمامًا بشكل مستقر.مبرد الزيت الهيدروليكي المبرد بالهواء ، والذي قد يقلل بشكل فعال من درجة حرارة الزيت في النظام ، وفلتر الشفط وفلتر الإرجاع. | |
| محرك |
OM460LA.E3B / 3 ، محرك ديزل EFI سداسي الأسطوانات على التوالي ومبرد بالماء ، تم تصنيعه بواسطة Daimler ، بقوة 361. IkW / 1800rpm ، بحد أقصى.عزم الدوران 2200Nm / 1200rpm ، معايير الانبعاث الوطنية V. سعة خزان الوقود: 580 لتر |
وضع التشغيل | تم اعتماد التحكم الكهربائي النسبي وتقنية التحكم الذكي المتكاملة PLC في النظام.يتم تشكيل شبكة تحكم بين الهيكل العلوي والناقل من خلال فرشاة كهربائية ، ويمكن تحقيق الحركات الرئيسية للرافعة بسلاسة ومرونة بعد دمجها مع النظام الكهربائي العادي. | |
| ناقل الحركة | ناقل حركة كهربائي متحكم به مستورد من ZF Germany ، مع تحكم أوتوماتيكي AT ، ومجهز بفرامل متخلفة ، مع 12 تروس fbrw-ard و 2 تروس خلفية متاحة | نظام الونش الرئيسي | تنظيم السرعة المتحكم فيه هيدروليكيًا ، مع تجهيز أسطوانة الأخدود ، مدفوعة بمحرك هيدروليكي متغير من خلال مخفض التروس الكوكبي ، وبكابح مدمجة ثابتة ومغلقة | |
| الكسيس | محور ذو قوة عالية مع أداء موثوق ، مستورد أصلاً من KESSLER Germany ، ومجهز بفرامل أسطوانية يتم التحكم فيها بالهواء المضغوط. | محرك |
محرك ديزل EFI سداسي الأسطوانات ومبرد بالماء ، تم تصنيعه من قبل فولفو ، بطاقة تبلغ 162 كيلو واط / 2100 دورة في الدقيقة ، وعزم دوران أقصى يبلغ 854 نيوتن متر / 1400 دورة في الدقيقة ، ومعايير انبعاث الحالة الثانية. سعة خزان الوقود: 320 لتر. |
|
| تعليق | تم اعتماد نظام التعليق المائي الهوائي لجميع المحاور ، مما يوفر تأثير امتصاص الصدمات الجيد.تتوفر وظائف التسوية الأوتوماتيكية ، ورفع التعليق المرن / تبديل الحالة الصلبة ، وما إلى ذلك. | معدات إضافية | ||
| نظام الونش المساعد | تنظيم السرعة المتحكم فيه هيدروليكيًا ، مع تجهيز أسطوانة الأخدود ، يتم تشغيلها بواسطة محرك هيدروليكي متغير من خلال مخفض تروس كوكبي ، ومكبح مدمج ثابت مغلق وصمام توازن. | |||
| الإطارات |
10 إطارات و 1 إطار احتياطي ، كل محور مجهز بإطار واحد ، مصنوع بعملة مزدوجة ، قدرة تحمل كبيرة. مواصفات الإطارات: 385 / 95R25 (14.00R25) |
خُطَّاف | 160t خطاف ، الحد الأقصى لأجزاء الخط 15 ووزن الخطاف الساكن 2133kg ، خطاف مزدوج. | |
| الفرامل |
فرامل الخدمة: فرامل ضغط الهواء مزدوجة الدائرة ، تعمل على جميع العجلات. فرملة الانتظار: فرملة زنبركية تعمل على عجلات 2-5 محاور. الفرامل المساعدة: فرامل المحرك ، |
جيب |
هيكل اللحام الشبكي ، امتداد ذراع بطول 8 أمتار ، وكتيفة توصيل ذراع الرافعة ، وقوس دوار ، وقسمان للذراع ، وإدخالات ذراع الرافعة 4 أمتار و 8 أمتار لإطالة إجمالي طول ذراع التطويل ، بزاوية 0 درجة و 20 درجة و 40 درجة زوايا إزاحة الجيب المتاحة. طول الذراع: 12 م- 44 م. |
|
| النظام الهيدروليكي | تتصل مجموعة المضخات بفتحة مأخذ الطاقة الخارجي للمحرك للتحكم في حركات الركائز والتوجيه والتعليق والتبريد المستقل للنظام الهيدروليكي. | محرك |
OM460LA.E3A / 1 ، محرك ديزل EFI سداسي الأسطوانات على الخط ، مُبرد بالماء ، مُصنّع من قبل Daimler ، قوة مُقدرة 360kW / 1800rpm ، بحد أقصى.عزم الدوران 2200Nm / 1200rpm ، معايير الانبعاث الوطنية III. سعة خزان الوقود: 580 لتر |
|
| محرك |
MC 13.48-50 ، محرك ديزل EFI سداسي الأسطوانات ومبرد بالماء ، تم تصنيعه بواسطة SINOTRUK ، بقوة 356 كيلو واط / 1900 دورة في الدقيقة ، بحد أقصى.عزم الدوران 2300 نيوتن متر / 1050-1400 دورة في الدقيقة ، معايير الانبعاث الوطنية V. سعة خزان الوقود: 580 لتر |
|||
| نظام بوم | ||||
| فقاعة |
مقطع عرضي ذو 7 أقسام ، مقطع عرضي على شكل حرف U ، مقطع عرضي للحام.نظام تصغير متشابك أحادي الأسطوانة.أسطوانة واحدة مزدوجة المفعول مع مجموعات صمامات آمنة تستخدم للتحكم في الحركة التصغيرية لجميع أذرع الرافعة ، تتوفر أنماط متداخلة مختلفة.طول بوم: 13.4 م ~ 73 م.
|
|||
|
بوم واحد أعلى جيب |
يتم تثبيت رأس ذراع الرافعة الفردي على الجزء العلوي من ذراع الرافعة ويستخدم لرفع عملية رفع حبل سلكي أحادي الخط. أداء الرفع لأعلى ذراع الرافعة هو نفسه مع ذراع الرافعة ، ولكن بحد أقصى.لا يمكن أن تتجاوز سعة الحمولة 5000 كجم. يتم تخزينها بجانب ذراع الرافعة ، وتتكون من قوس توصيل ، وقوس دوار واثنين من أذرع الربط الشبكية ثنائية الطي بزاوية إزاحة ذراع الرافعة: 0 درجة ، 15 درجة ، 30 ذراعًا بطول 9.2 م / 16 م. |
الإطارات | مواصفات الإطارات: 445 / 95R25 (16.00R25) ، 525 / 80R25 (20.5R25) | |
| جهاز تحكم لاسلكي | تستخدم للتشغيل عن بعد للحركات الرئيسية والمساعدة ، مما يؤدي إلى تحسين راحة وسلامة العملية. | |||
| ناقل حركة | ناقل حركة SINOTRUK HW25712XAC بسرعة 12 أمامية وسرعة عكسية 2. | |||
| قائمة أجزاء المنتج كما هو مذكور أعلاه ، يرجى الرجوع إلى عرض أسعار المنتجات fbr أجزاء محددة. | ||||
| XCMG- XCT35 | ||||
| وزن | |||||||||
| المحور | 1 | 2 | 3 | الوزن الكلي | |||||
| ر | 9 | 13 | 13 | 35 | |||||
| خُطَّاف | عدد الخطوط | الوزن كجم | البعد مم | ملاحظات | |||||
| 35 ت | 8 | 360 | 389 × 504 × 1362 | خطاف واحد ، قياسي | |||||
| 5 ت | 1 | 100 | 300 × 300 × 535 | خطاف واحد ، قياسي | |||||
| كم / ساعة | |||||||||
| 315 / 80R 22.5 | 3-90 | 42٪ | |||||||
| سرعات العمل | |||||||||
| قطع | سرعة العمل | الأعلى.سحب سطر واحد | قطر الحبل / الطول | ||||||
| 0-130 م / دقيقة ، خط واحد ، الطبقة الرابعة | 46.9 كيلو نيوتن | 18 مم / 180 م | |||||||
| 0-130 م / دقيقة ، خط واحد ، الطبقة الرابعة | 46.9 كيلو نيوتن | 18 مم / 125 م | |||||||
| 0-2 ص / دقيقة | |||||||||
| تقريبا.40 ثانية لارتفاع الذراع من -2 درجة إلى 81 درجة | |||||||||
| تقريبا.الثمانينيات لتمديد ذراع الرافعة من 10.9 م إلى 42 م | |||||||||
| XCMG - XCT35 | |||||||||
